碳化硅(SiC)硬度莫氏9級(jí),為難加工材料。
研發(fā)成果:
一、條件:
鉆頭線速度:5米/秒;
鉆進(jìn)速度0.05mm/秒;

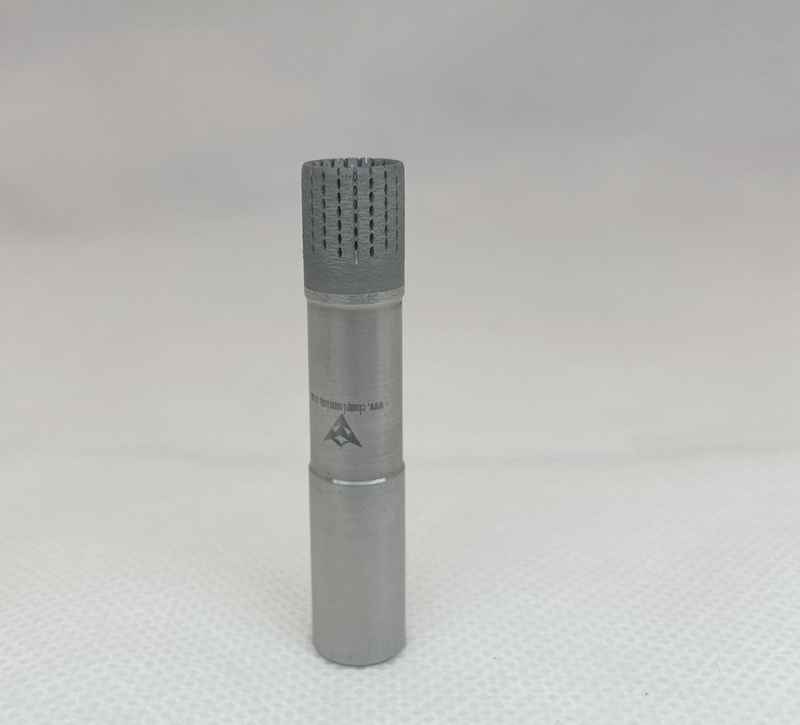

金剛石工作層高度:8mm;
內(nèi)冷,普通水;
二、試驗(yàn):

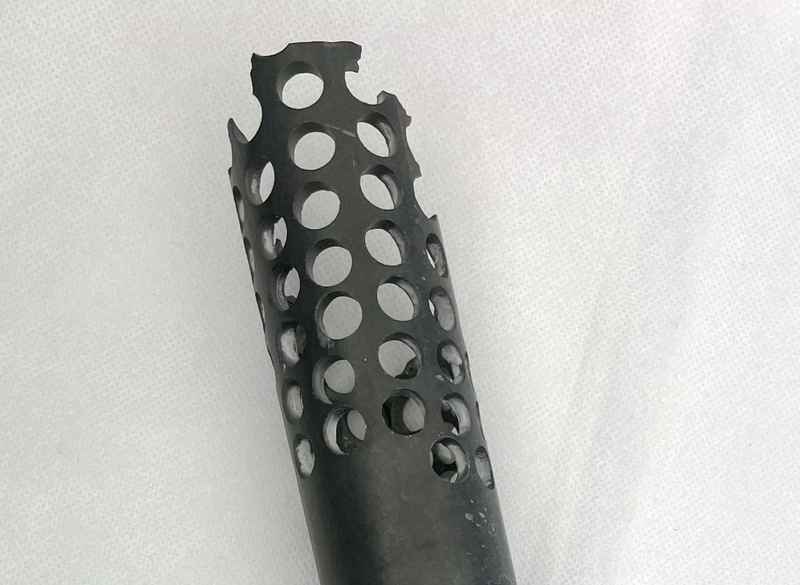

鉆進(jìn)壽命:2.828米;
孔壁光滑;
無(wú)爆邊;
無(wú)須重復(fù)開(kāi)刃(修磨);
三、研發(fā)結(jié)論:
1、隨著鉆頭線速度的提高,消耗可下降,壽命可提高;
2、外徑線速度5米/秒時(shí),鉆進(jìn)速度選擇0.02mm/秒,壽命提高至5+米;
3、外徑線速度5米/秒時(shí),鉆進(jìn)速度選擇0.10mm/秒,壽命降低至1.5+米;
四、研判:
配方及鉆進(jìn)工藝的進(jìn)一步優(yōu)化,鉆頭性能尚有較大的提高空間。
